Cấu tạo xe nâng người cắt kéo: Nguyên lý, ưu điểm và ứng dụng thực tế

30/08/2025 10:20:03 AM | 1

Xe nâng người cắt kéo (Scissor Lift) là thiết bị nâng hạ chuyên dụng được thiết kế để đưa con người và dụng cụ lên cao một cách an toàn – nhanh chóng – ổn định. Khác với thang truyền thống, xe nâng người giúp hạn chế rủi ro té ngã, đồng thời nâng được tải trọng lớn và chiều cao linh hoạt từ 6 – 18m. Nhờ thiết kế dạng chữ X (cắt kéo), xe có khả năng nâng thẳng đứng với độ cân bằng cao, được ứng dụng rộng rãi trong nhà xưởng, xây dựng, kho vận, sân bay, trung tâm thương mại. Trong đó, xe nâng người cắt kéo Heli là một trong những thương hiệu có chất lượng cao, giá rẻ, trang bị đầy đủ các công nghệ tiên tiến, hiện đại. Vậy cấu tạo xe nâng người cắt kéo Heli gồm những bộ phận nào, nguyên lý hoạt động và ứng dụng tại đâu. Mời các bạn cùng chúng tôi theo dõi bài viết bên dưới để có các thông tin hữu ích nhất.

Cấu tạo xe nâng người cắt kéo Heli chi tiết

Một chiếc xe nâng người cắt kéo hoàn chỉnh thường được tạo thành từ 7 bộ phận chính.Mỗi bộ phận đều có chức năng quan trọng, không thể thay thế được.

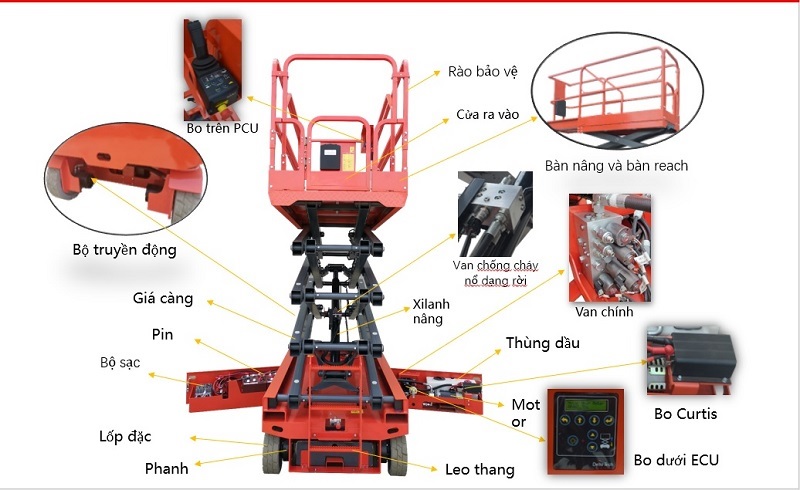

Cấu tạo xe nâng người cắt kéo Heli

1. Khung gầm (Chassis)

Bộ phận chịu tải chính, làm nền cho toàn bộ xe.
Tích hợp hệ thống bánh xe, motor di chuyển (đối với dòng tự hành).
Được sản xuất bằng thép chịu lực, giúp xe hoạt động bền bỉ trên nhiều địa hình.
Thường có hệ thống chống nghiêng để đảm bảo an toàn khi làm việc ở độ cao.

2. Cơ cấu nâng cắt kéo (Scissor Mechanism)

Gồm các thanh thép xếp chéo dạng chữ X.
Khi hệ thống thủy lực hoạt động, các thanh này sẽ giãn ra để nâng sàn thao tác lên cao.
Khi hạ xuống, chúng sẽ gập lại giúp xe trở về trạng thái ban đầu.
Đây là đặc trưng quan trọng tạo nên tên gọi “xe nâng cắt kéo”.

3. Sàn thao tác (Work Platform)

Nơi công nhân đứng và mang theo dụng cụ thi công.
Được bao quanh bởi lan can, tay vịn để chống ngã.
Một số mẫu có sàn mở rộng (extension deck), giúp tăng diện tích làm việc, thuận tiện khi tiếp cận khu vực xa.

4. Hệ thống thủy lực (Hydraulic System)

Gồm xi lanh thủy lực, bơm dầu và van điều khiển.
Là “trái tim” tạo lực nâng mạnh mẽ cho xe.
Thiết kế van an toàn giúp ngăn ngừa tụt dốc hoặc rơi tự do khi gặp sự cố.

5. Nguồn động lực (Power Source)

Đối với xe nâng người cắt kéo Heli, nguồn động lực của xe được cung cấp bởi 2 tùy chọn bình điện, với những ưu nhược điểm khác nhau. Phù hợp với các nhà xưởng, kho kín, không gây tiếng ồn.

Ắc quy khô (Giá thành hợp lý)
Pin Lithium (Bảo hành pin lên tới 5 năm, không cần bảo trì khi sử dụng)

6. Hệ thống điều khiển (Control System)

Bao gồm bảng điều khiển dưới đất và bảng điều khiển trên sàn thao tác.
Người vận hành có thể dễ dàng nâng, hạ hoặc di chuyển xe ngay khi đang ở trên cao.
Trang bị công tắc ngắt khẩn cấp để xử lý tình huống bất ngờ.

7. Các bộ phận an toàn (Safety Devices)

Còi báo động khi nâng hạ hoặc di chuyển.
Cảm biến tải trọng, cảm biến độ cao.
Van chống nổ, hệ thống khóa an toàn.
Chân chống mở rộng giúp giữ cân bằng khi làm việc ở nơi không bằng phẳng.

Nguyên lý hoạt động của xe nâng người cắt kéo

Nguyên lý làm việc của xe nâng người cắt kéo Heli có thể tóm gọn trong 3 bước cơ bản:

Khi bật nguồn, bơm thủy lực đẩy dầu vào xi lanh.
Xi lanh ép vào cơ cấu cắt kéo chữ X, khiến các thanh giãn ra và nâng sàn thao tác lên cao.
Khi hạ xuống, dầu thủy lực chảy ngược lại, xi lanh thu vào, các thanh cắt kéo gập xuống đưa sàn về vị trí ban đầu.

👉 Nhờ cơ chế này, xe nâng người cắt kéo có chuyển động thẳng đứng mượt mà, cân bằng và an toàn hơn nhiều loại thiết bị nâng khác.

Vận hành xe nâng người Heli

Vận hành xe nâng người cắt kéo Heli

Xem thêm: Vận hành xe nâng người Heli

Ưu điểm của cấu tạo xe nâng người cắt kéo

Xe nâng người cắt kéo Heli có rất nhiều các ưu điểm

Các linh kiện cấu thành nên chiếc xe nâng người Heli có chất lượng cao và do các thương hiệu nổi tiếng cung cấp (bộ điều kiển Delta Tech, bo mạch điều khiển Curtis…)
Ổn định và an toàn: Thiết kế chữ X phân bổ lực đều, hạn chế rung lắc khi nâng cao.
Tải trọng lớn: Có thể nâng từ 300kg đến hơn 1 tấn, phù hợp cho nhiều công việc.
Linh hoạt trong sử dụng: Có thể chọn loại điện hoặc dầu tùy môi trường làm việc.
Dễ bảo trì: Cấu tạo cơ khí – thủy lực đơn giản, dễ kiểm tra và thay thế phụ tùng.

5. Ứng dụng thực tế của xe nâng cắt kéo Heli

Xe nâng người cắt kéo Heli hiện nay được ứng dụng trong nhiều lĩnh vực, ví dụ:

Ngành công nghiệp – nhà xưởng: Lắp đặt hệ thống chiếu sáng, PCCC, điện lạnh.
Xây dựng: Thi công mái tôn, trần nhà, kính, sơn sửa ở độ cao.
Logistics – kho vận: Lấy hàng, sắp xếp kho bãi.
Sân bay, trung tâm thương mại: Bảo dưỡng hệ thống đèn, camera, trần nhà cao.

Xe nâng người cắt kéo Heli 14m JS1414 làm việc trong nhà xưởng

Xe nâng người Heli JS1414 làm việc trong nhà xưởng

Xem thêm: Xe nâng người 14m Heli JS1414

6. Đại lý cung cấp xe nâng người cắt kéo Heli uy tín tại Việt Nam.

Trên đây, chúng ta có thể thấy cấu tạo xe nâng người cắt kéo Heli bao gồm nhiều bộ phận quan trọng như: khung gầm, cơ cấu cắt kéo, sàn thao tác, hệ thống thủy lực, nguồn động lực, hệ thống điều khiển và các thiết bị an toàn. Với thiết kế chắc chắn, nguyên lý vận hành đơn giản nhưng hiệu quả, xe nâng người cắt kéo đã trở thành giải pháp an toàn – tiết kiệm – hiệu quả cho mọi công việc trên cao.
